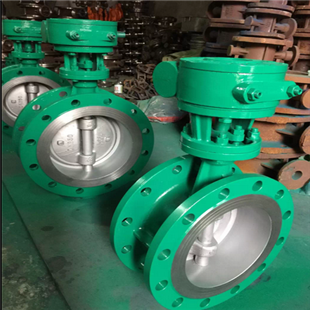

D343X/D343F三偏心軟密封蝶閥蝶板密封圈為軟硬多層疊式金屬圈，具備橡膠或四氟和彈性密封的雙重優點，無論在低溫和高溫的情況下，與傳統蝶閥相比，均具有優良的密封性能。d343h法蘭蝶閥的閥體密封封采用三偏心雙重密封工藝，保證100%零泄露，使用壽命長。是供熱，采暖等設備的最佳守護者！雙德法蘭式軟密封蝶閥耐高溫，耐腐蝕。
D343X/D343F三偏心軟密封蝶閥特點
1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
D343X/D343F三偏心軟密封蝶閥連接尺寸 (mm)
|
通徑 |
主要尺寸 |
O．25MPa |
0.6MPa |
1．OM Pa |
||||||||||||
|
mm |
inch |
L |
H |
H 1 |
D |
D 1 |
Z-φd |
b×f |
D |
D1 |
Z-φd |
b×f |
D |
D1 |
Z-φ d |
b×f |
|
50 |
2 |
108 |
75 |
200 |
140 |
11O |
4-φ14 |
16×3 |
140 |
110 |
4-φ14 |
16×3 |
165 |
125 |
4-φ18 |
20×3 |
|
65 |
21／2 |
112 |
93 |
210 |
160 |
130 |
4-φ14 |
16×3 |
160 |
130 |
4-φ14 |
16×3 |
185 |
145 |
4-φ18 |
20×3 |
|
80 |
3 |
114 |
98 |
226 |
190 |
150 |
4-φ18 |
18×3 |
190 |
150 |
4-φ18 |
18×3 |
200 |
160 |
8-φ18 |
20×3 |
|
100 |
4 |
127 |
130 |
250 |
210 |
170 |
4-φ18 |
18×3 |
210 |
170 |
4-φ18 |
18×3 |
220 |
180 |
8-φ18 |
22×3 |
|
125 |
5 |
140 |
165 |
295 |
240 |
200 |
8-φ18 |
20×3 |
240 |
200 |
8-φ18 |
20×3 |
250 |
210 |
8-φ18 |
22×3 |
|
150 |
6 |
140 |
175 |
315 |
260 |
225 |
8-φ18 |
20×3 |
265 |
225 |
8-φ18 |
20×3 |
285 |
240 |
8-φ22 |
24×3 |
|
200 |
8 |
152 |
220 |
380 |
320 |
280 |
8-φ18 |
22×3 |
320 |
280 |
8-φ18 |
22×3 |
340 |
295 |
8-φ22 |
24×3 |
|
250 |
10 |
165 |
250 |
405 |
375 |
335 |
12-φ18 |
24×3 |
375 |
335 |
12-φ18 |
24×3 |
395 |
350 |
12-φ22 |
26×3 |
|
300 |
12 |
178 |
300 |
480 |
440 |
395 |
12-φ22 |
24×4 |
440 |
395 |
12-φ22 |
24×4 |
445 |
400 |
12-φ22 |
26×4 |
|
350 |
14 |
190 |
330 |
545 |
490 |
445 |
12-φ22 |
24×4 |
490 |
445 |
12-φ22 |
24×4 |
505 |
460 |
16-φ22 |
26×4 |
|
400 |
16 |
216 |
360 |
550 |
540 |
495 |
16-φ22 |
24×4 |
540 |
495 |
16-φ22 |
24×4 |
565 |
515 |
16-φ26 |
26×4 |
|
450 |
18 |
222 |
380 |
620 |
595 |
550 |
16-φ22 |
24×4 |
595 |
550 |
16-φ22 |
24×4 |
615 |
565 |
20-φ26 |
28×4 |
|
500 |
20 |
229 |
410 |
680 |
645 |
600 |
20-φ22 |
26×4 |
645 |
600 |
20-φ22 |
26×4 |
670 |
620 |
20-φ26 |
28×4 |
|
600 |
24 |
267 |
460 |
750 |
755 |
705 |
20-φ26 |
26×5 |
755 |
705 |
20-φ26 |
26×5 |
780 |
725 |
20-φ30 |
30×4 |
|
700 |
28 |
292 |
530 |
820 |
860 |
810 |
24-φ26 |
26×5 |
860 |
810 |
24-φ26 |
26×5 |
895 |
840 |
24-φ30 |
30×5 |
|
800 |
32 |
318 |
610 |
91O |
975 |
920 |
24-φ30 |
26×5 |
975 |
920 |
24-φ30 |
26×5 |
1015 |
950 |
24-φ33 |
32×5 |
|
900 |
36 |
330 |
640 |
930 |
1075 |
1020 |
24-φ30 |
26×5 |
1075 |
1020 |
24-φ30 |
26×5 |
1115 |
1050 |
28-φ33 |
34×5 |
|
1000 |
40 |
410 |
720 |
980 |
1175 |
1120 |
28-φ30 |
26×5 |
1175 |
1120 |
28-φ30 |
26×5 |
1230 |
1160 |
28-φ36 |
34×5 |
|
1200 |
48 |
470 |
820 |
1220 |
1375 |
1320 |
32-φ30 |
26×5 |
1405 |
1340 |
32-φ33 |
28×5 |
1455 |
1380 |
32-φ39 |
38×5 |
|
1400 |
56 |
530 |
930 |
1310 |
1575 |
1520 |
36-φ30 |
26×5 |
1630 |
1560 |
36-φ36 |
32×5 |
1675 |
1590 |
36-φ42 |
42×5 |
|
1600 |
64 |
600 |
80 |
1460 |
|
|
|
|
1830 |
1760 |
40-φ36 |
|
1915 |
1820 |
40-φ48 |
62×5 |
|
1800 |
72 |
670 |
1090 |
1560 |
|
|
|
|
2045 |
1970 |
44-φ39 |
|
2115 |
2020 |
44-φ48 |
|
|
2000 |
80 |
760 |
1190 |
1670 |
|
|
|
|
2265 |
2 1 80 |
48-φ42 |
|
2325 |
2230 |
48-φ48 |
|
